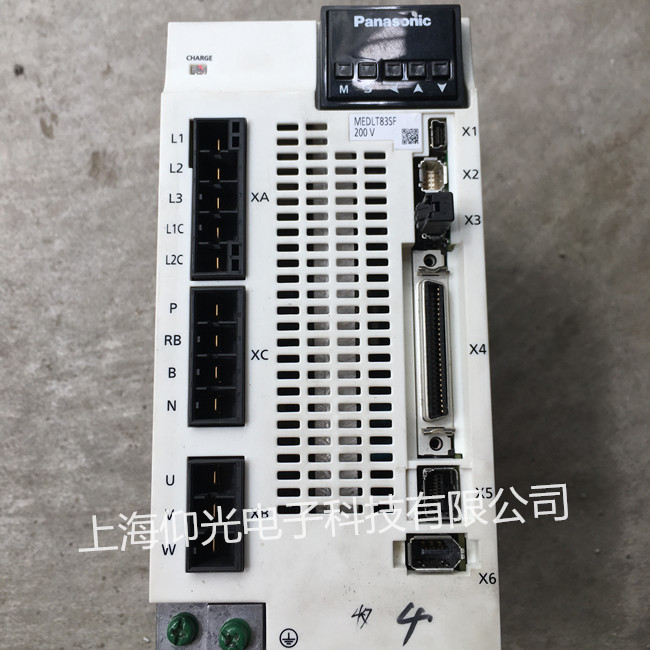

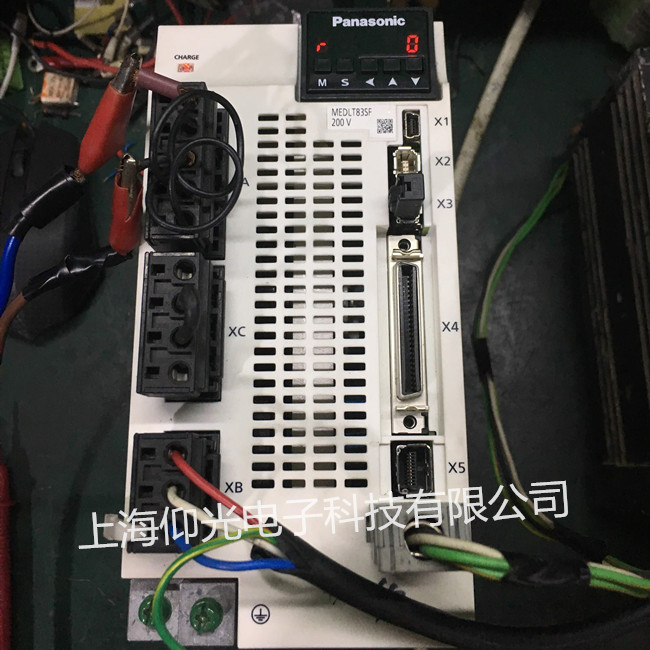

        松下A6伺服驅動器維修MEDLT83SF 報警ERR14 12 13修理

        發布者:變頻器維修部    來源:上海仰光電子工程部     發布時間:2021-1-11

        松下A6伺服驅動器維修MEDLT83SF 報警ERR14 12 13修理

          松下伺服驅動器維修常見故障

        1、電氣元件故障

          電氣元件故障主要是指電器裝置、電氣線路及連接、電氣元器件、電路板、接插件等產生的故障。具體表現為:

            ①信號線路斷線或脫落;

            ②控制線路、端子排(接線端子)接觸不良;

            ③執行機構(如電動機、電磁閥)燒毀斷線或短路;

            ④用于保護的熔斷器或斷路器過流燒斷或保護;

            ⑤接觸器、繼電器(含熱繼電器、中間繼電器、時間繼電器等)觸點接觸不良、卡住或觸點燒毀。

            2、機械故障

            機電設備必然包括機械部分和電氣部分,其排故也包括機械方面的內容。相對于電氣故障,機械故障往往容易直觀的判斷。常見故障有:

            ①伺服或步進滑臺運行到兩端被頂死;

            ②絲桿有異物轉動頓挫;

            ③聯軸器緊固螺絲松動造成電機不轉;

            ③電機減速機齒輪卡死;

            ④氣動電磁閥、液壓電磁閥閥芯卡死;

            ⑤氣路或液壓管路堵塞;

            ⑥傳感器支架松動造成傳感器信號失效。

          3、傳感器故障

            傳感器本來可以劃為電氣元件之列,但由于傳感器故障在電氣故障中具有相當?shù)牡湫托裕蕟为毩谐觯?/span>

            ①傳感器損壞;

            ②傳感器斷線或線接觸不良;

            ③傳感器供電電源故障(三芯)或電源正負接反;

            ④傳感器公共端正負接錯(兩芯);

            ⑤傳感器選型錯誤(NPN和PNP選錯);

            ⑥傳感器未感應到物體(電容電感式傳感器檢測面離被檢測物體太遠);

            ⑦電感性傳感器檢測面離周邊金屬太近(通電后信號一直輸出)。

           松下伺服驅動器維修報警代碼
        Err 12.0 過壓保護

        原因:

        整流位置的P-N間電壓高于規定值。

        100V的產品:約DC200V(約AC140V)

        200V的產品:約DC400V(約AC280V)

        400V的產品:約DC400V (約AC560V)

        ① 電源電壓超過允許輸入電壓范圍。由于無功補償電容器或UPS(無停電電源裝置)造成的電壓跳起。

        ② 再生電阻的斷線

        ③ 外置再生電阻不匹配,導致無法吸收再生能量。

        ④ 驅動器故障(電路故障)

        處理:

        測定連接器及端子臺的L1,L2,L3線電壓。

        ① 輸入正確的電壓,拆除無功補償電容器。

        ② 用萬用表測量驅動器端子P-B間的外置電阻的電阻值,∞標識斷線。應更換外置電阻。

        ③ 變更為所指定再生電阻值瓦數。

        ④ 更換新的驅動器。
        Err12過電壓保護:

        原因:

        逆變器P-N間電壓超過規定值。

        ① 源電壓超過允許輸入電壓范圍。無功補償電容器和UPS(無間斷電源)造成的電壓反彈。

        ② 再生放電電阻斷線。

        ③ 位置再生放電電阻不匹配,導致無法吸收再生電能

        ④ 驅動器故障(回路故障)

        處理:

        測量連接器(L1、L2、L3)的線間電壓。

        ① 輸入正確電壓,拆除無功補償電容器。

        ② 用測試儀測量驅動器端子B1-B2間外接的電阻值,如為∞則為斷線。應更換外置電阻。

        ③ 改變所定再生放電電阻值,W數。

        ④ 更換新的驅動器。

        Err13.0 主電源不足電壓保護(PN); Err13.1 主電源不足電壓保護(AC)

        原因:

        在Pr5.08=1時,L1-L2間瞬停時間超過Pr5.09所設定的時間;蛟谒欧_啟中,在主電源整流位置的P-N間電壓低于規定值。

        100V的產品:約DC80V(約AC55V)

        200V的產品:約DC110V(約AC75V)

        400V的產品:約DC180V(約AC125V)

        ① 電源電壓低。發生瞬間停電

        ② 發生瞬間停電

        ③ 電壓容量不足…受主電源接通時的突入電流影響,導致電源電壓下降。

        ④ 缺相…三相輸入規格的驅動器在單相電源下動作。

        ⑤ 驅動器故障(電路故障)

        處理:

        測量連接器及端子臺的L1,L2,L3的線間電壓。

        ① 提升電源電壓的容量。更換電源。排除遺漏主電源電磁接觸器的原因,再次接通電源。

        ② 嘗試將Pr5.09設定延長。正確設定電源各相。

        ③ 提升電源容量。電源容量參照P.2-10準備篇「適應驅動器的外圍設備一覽表」。

        ④ 正確連接電源的各相(L1,L2,L3)。單相100V及單相200V使用L1。L3。

        ⑤ 更換新的驅動器。

        Err 14.0 過電流保護;Err14.1 IPM異常保護

        原因:

        在逆變器上流動電流超過規定值。

        ① 驅動器故障(電路,IGBT的部品不良等)

        ② 電機電纜U,V,W短路。

        ③ 電機電纜接地。

        ④ 電機燒毀。

        ⑤ 電機電纜接觸不良。

        ⑥ 由于頻繁接通,關閉伺服,導致動態制動器用的繼電器熔化。

        ⑦ 脈沖輸入和驅動器開啟的時間同步或者脈沖輸入過快。

        ⑧ 動態制動器電路過熱導致溫度保修死斷線。(僅E,F(xiàn)型)

        ⑨ 功率模塊過熱保護。

        處理:

        檢查電機電纜是否短路等。

        ① 拆除電機電纜,接通伺服,如果立即發生故障,則需更換新的驅動器。

        ② 檢查電機電纜連接U,V,W是否短路,連接器導線是否有毛刺等。正確連接電機電纜。

        ③ 檢查電機的各條電纜之間的絕緣電阻。絕緣不良時請更換新電機。

        ④ 檢查電機的各條電纜間的電阻是否平衡,如不平衡,則需更換電機。

        ⑤ 檢查電機連接部U,V,W的連接器插頭是否脫落,如果松動,脫落,則應緊固。

        ⑥ 更換驅動器。請勿通過接頭,切斷伺服進行運轉,停止操作。

        ⑦ 接通伺服100ms以后,再輸入指令。

        ⑧ 更換驅動器。

        ⑨ 提升驅動器,電機容量。延長加減速時間。減小負載。

        Err14(A4、A系列)Err 14.0、Err14.1(A5、A5Ⅱ、A6系列)

        Err 15.0 過熱保護

        原因:

        驅動器的散熱器、功率元件的溫度超過規定值。

        ① 驅動器的周圍溫度超過規定值。

        ② 過負載。

        處理:

        ① 改善驅動器的周圍溫度及冷卻條件。

        ② 提高驅動器、電機容量。

        延長加減速時間。降低負載。
