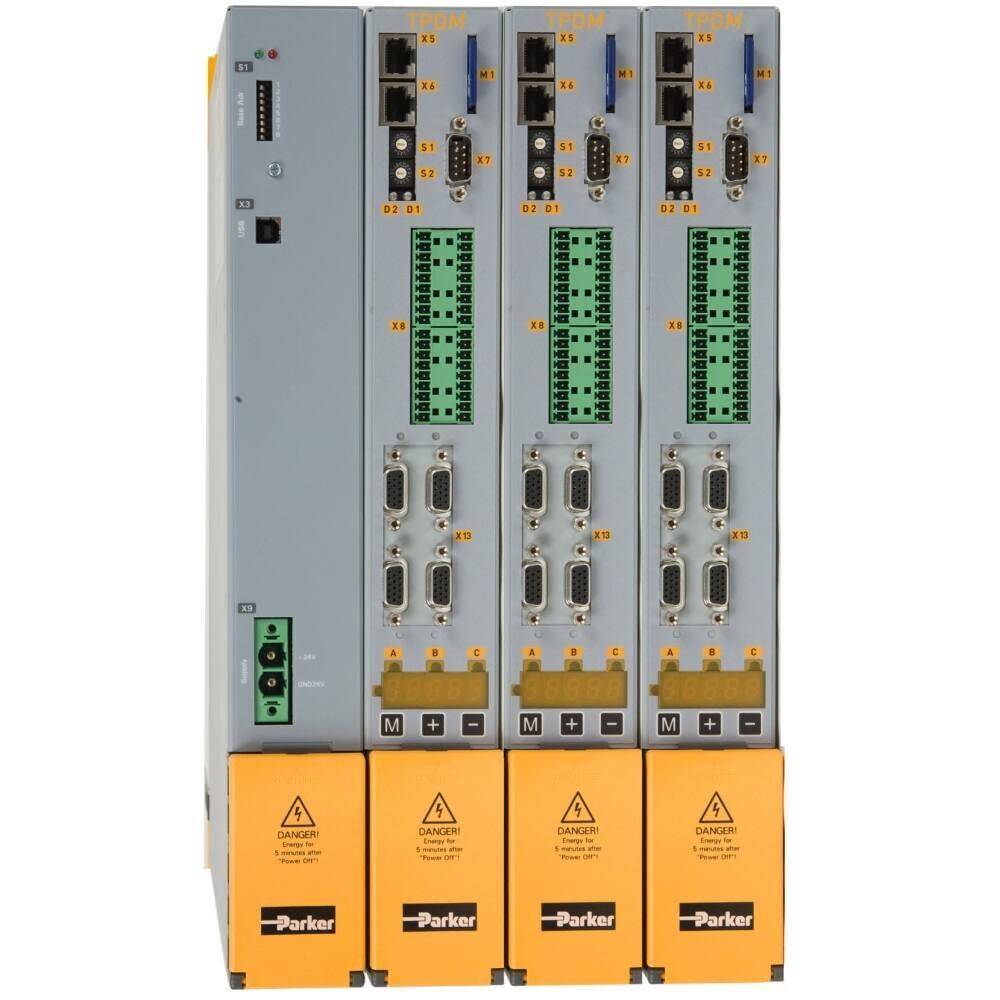

派克伺服驅動器·638A023F0STOCAN000RD2模塊炸故障維修
派克伺服驅動器 638A023F0STOCAN000RD2 模塊炸裂故障通常由過壓、過流、短路或散熱不良引起，需系統性排查。以下是分步維修指南：
一、故障原因分析
1. 電源輸入異常
-
電網波動：
輸入電壓超過額定范圍（380V±10%），長期過壓會導致模塊擊穿。 -
浪涌沖擊：
電網中大型設備啟停產生的浪涌電壓（可達數千伏），可能擊穿 IGBT 模塊。
2. 驅動電路故障
-
柵極驅動異常：
驅動信號電壓不足（正常 15V±0.5V）或波形畸變，導致 IGBT 開關不同步。 -
驅動 IC 損壞：
如 IR2130 等驅動芯片故障，輸出錯誤信號使模塊過流。
3. 負載短路或過載
-
電機繞組短路：
電機三相繞組間絕緣電阻 < 0.5MΩ，導致驅動器輸出短路。 -
機械卡死：
負載阻力過大（如聯軸器卡死），電機堵轉使電流超過模塊承受能力（如模塊額定電流 100A，堵轉電流可能達 300A 以上）。
4. 散熱系統失效
-
散熱器堵塞：
散熱片積灰導致熱阻增加（正常熱阻≤0.1℃/W），模塊溫度超過 125℃時易炸裂。 -
風扇故障：
冷卻風扇轉速不足（正常≥3000rpm），無法及時散熱。
5. 模塊自身老化
-
IGBT 壽命耗盡：
模塊長期使用后（一般 5~8 年），內部芯片和焊點老化，耐壓和電流承載能力下降。
二、維修步驟與操作
1. 安全斷電與現場保護
-
操作要求：
- 斷開主電源，等待 10 分鐘讓 DC 母線電容放電（用萬用表確認電壓 < 36V）。
- 拍照記錄炸裂模塊位置及周邊元件燒蝕情況，保留碎片用于分析型號。
2. 外觀檢查與初步判斷
-
重點觀察：
- 炸裂模塊表面是否有燒黑痕跡（判斷過流點）。
- 驅動板上是否有電容鼓包（如 100μF/25V 電解電容）或電阻燒焦（如 10Ω/5W 限流電阻）。
- 散熱器表面溫度是否異常（正常運行時≤70℃）。
3. 電路檢測流程
| 檢測項目 | 工具 | 標準值 | 異常處理 |
|---|---|---|---|
| DC 母線電阻 | 萬用表（Ω 檔） | 正向≈100Ω，反向∞ | 若為 0Ω，檢查母線電容或整流橋 |
| IGBT 模塊阻值 | 萬用表（二極管檔） | 集電極 - 發射極正向 0.3~0.7V，反向∞ | 若正反向均導通，更換模塊 |
| 驅動電路電壓 | 示波器 | 靜態 15V，動態 ±10V 脈沖 | 若異常，更換驅動 IC 及周邊元件 |
| 電機絕緣 | 兆歐表（500V） | ≥10MΩ | 若 < 0.5MΩ，維修或更換電機 |
4. 模塊更換操作
-
拆卸步驟：
- 松開散熱器固定螺絲（力矩 8~10N・m），取下?lián)p壞模塊。
- 清理散熱片表面殘留的導熱硅脂（用酒精棉擦拭）。
-
安裝要點：
- 新模塊型號需與原型號完全一致（如 FF450R12ME4）。
- 涂抹導熱硅脂（厚度 0.1~0.2mm，導熱系數≥2.0W/m・K）。
- 按對角線順序擰緊螺絲，力矩均勻（防止模塊受力不均開裂）。
5. 驅動板修復
-
常見損壞元件：
- 光耦（如 PC923）：輸入端電阻正常 100Ω 左右，輸出端∞。
- 濾波電容：鼓包或容量下降（用 LCR 表測量，偏差 >±20% 需更換）。
-
更換要求：
更換后需用示波器測試驅動信號上升 / 下降時間（應 < 1μs）。
6. 系統復位與測試
-
空載通電：
- 斷開電機連接線，通電檢測 DC 母線電壓（應為 537V±5%）。
- 監測驅動器內部溫度（正常≤50℃）。
-
帶載測試：
- 以 10% 額定速度運行電機，觀察電流是否平穩（如額定電流 50A，此時電流應≤10A）。
- 逐步加載至 50% 負載，運行 30 分鐘無報警。
三、預防措施與優化建議
-
電源保護升級：
- 加裝浪涌保護器（如 DEHN V20-C/3+NPE），限制尖峰電壓≤2.5kV。
- 在驅動器輸入端配置進線電抗器（如 5mH/100A），抑制諧波。
-
散熱系統維護：
- 每月用壓縮空氣吹掃散熱片（氣壓≤0.5MPa）。
- 每季度測量風扇轉速，低于 2500rpm 時更換。
- 每年更換一次導熱硅脂（如 Dow Corning TC-5625）。
-
參數設置優化：
- 電流限幅設為模塊額定電流的 120%（如模塊 100A，參數設為 120A）。
- 加減速時間≥300ms，避免突加負載導致過流。
-
狀態監測：
- 定期用紅外熱像儀檢測模塊溫度（最高熱點≤90℃）。
- 記錄驅動器運行電流曲線，超過額定值 80% 時排查負載異常。
四、維修注意事項
-
靜電防護：
- 更換模塊時需佩戴防靜電手環（接地電阻 1MΩ±10%）。
-
力矩標準：
- 主回路銅排連接螺絲力矩需按規格書要求（如 M8 螺絲力矩 24N・m）。
-
絕緣檢測：
- 維修后用 2500V 兆歐表測試整機絕緣電阻（≥10MΩ）。
五、備件清單
| 名稱 | 型號示例 | 數量 | 備注 |
|---|---|---|---|
| IGBT 模塊 | FF450R12ME4 | 1 | 需確認原型號 |
| 驅動 IC | IR2130 | 1 | 配套光耦 PC923 |
| 濾波電容 | 100μF/25V | 2 | 低 ESR 型 |
| 導熱硅脂 | Dow Corning TC-5625 | 1 管 | - |
| 散熱器 | SK100-62 | 1 | 若損壞需更換 |
六、專業支持
若自行維修困難，建議聯系派克授權服務中心，并提供：
- 故障模塊照片及型號標識
- 驅動器序列號（銘牌信息）
- 故障發生前的運行參數記錄
通過派克專用診斷軟件（如 Motion Analyzer）可讀取故障日志，定位具體觸發原因（如過壓、過流時間戳）。
